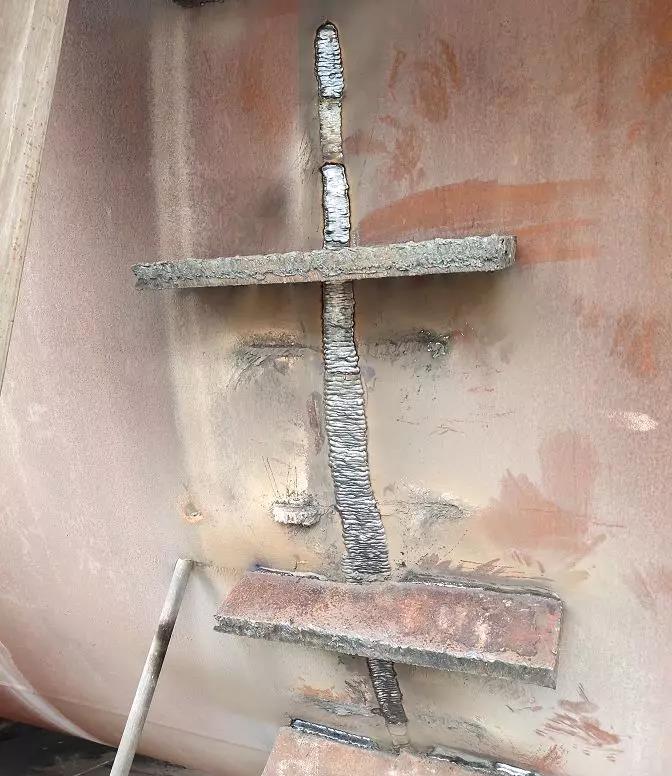

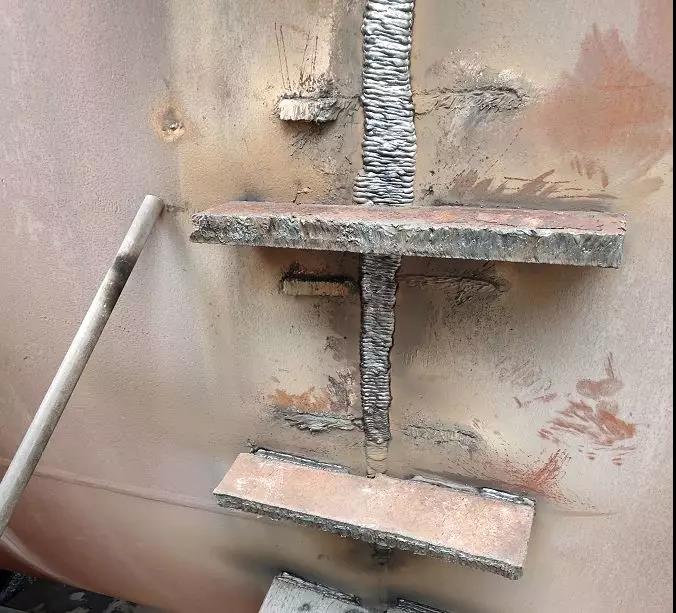

修復(fù)到一半的時候：

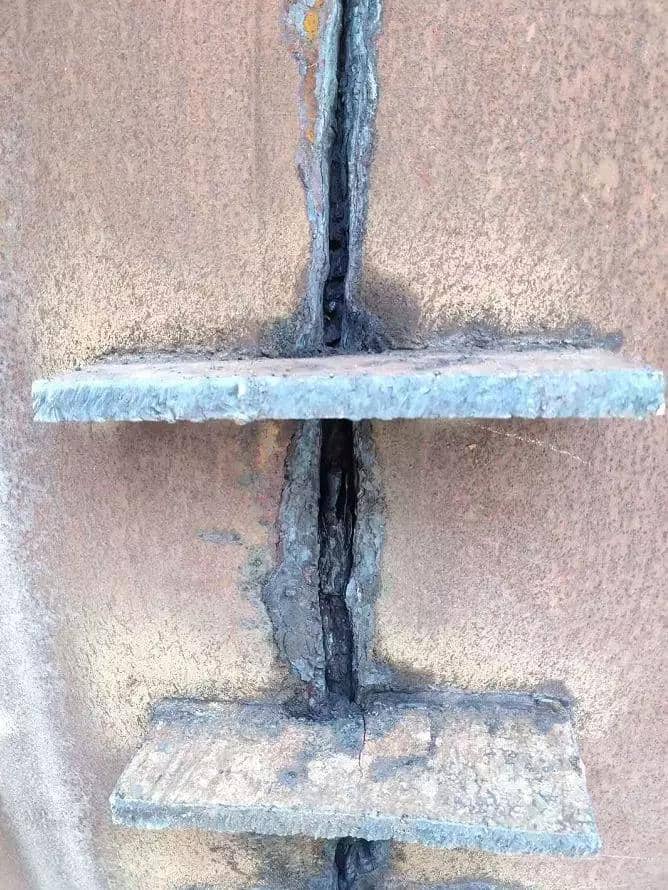

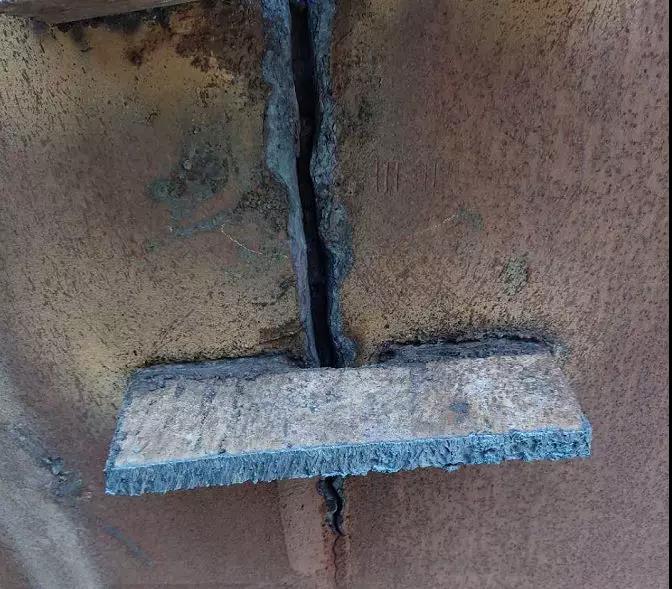

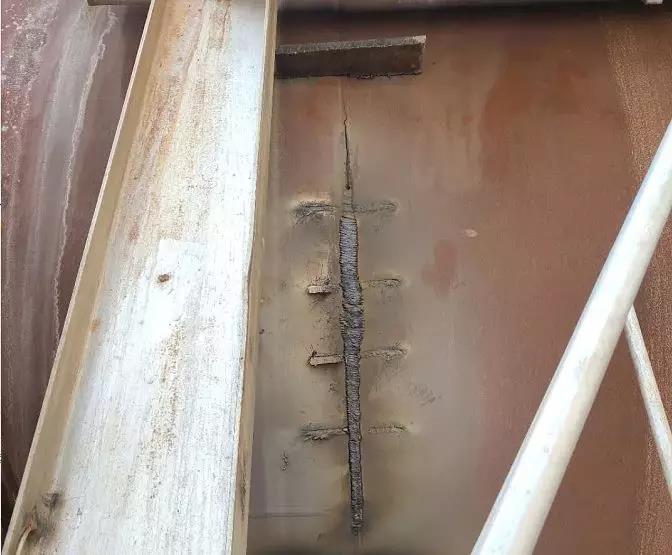

修復(fù)過程中：
相關(guān)行業(yè)專家表示，這種修補(bǔ)的方法，只是臨時恢復(fù)生產(chǎn)的措施，不會堅持很長時間，假以時日窯體可能還會再次出現(xiàn)問題。因為處于兩段筒體連接處的過渡帶，被腐蝕、脆化、變薄不可避免。
據(jù)水泥人網(wǎng)了解，這種從窯筒體外焊接修補(bǔ)的方法只是緊急處理的一個辦法而已，因為僅在筒體裂紋處進(jìn)行外部焊接并增設(shè)加強(qiáng)板，焊縫內(nèi)側(cè)缺陷不做修復(fù)，整體焊接質(zhì)量無法保證，僅能做為臨時措施。而且裂紋補(bǔ)強(qiáng)后，其它地方不能保證不開裂，也就是說即使是在窯運(yùn)轉(zhuǎn)正常的情況下，也很難保證長時間運(yùn)行，最終還是要換窯筒體的。
上述專家表示，通常一條正常運(yùn)轉(zhuǎn)的窯筒體的壽命在40年左右。但據(jù)水泥人網(wǎng)了解，近兩年發(fā)生斷裂的窯體均不到這個年份。相關(guān)行業(yè)專家分析，之所以出現(xiàn)壽命不足，未老先裂的窯體主要原因還是窯運(yùn)轉(zhuǎn)不規(guī)律、超負(fù)荷運(yùn)轉(zhuǎn)、紅窯不停、中心線偏離運(yùn)轉(zhuǎn)蹩頸、物料中有害元素侵蝕脆化變薄，還有就是應(yīng)力集中與疲勞等。
近年來，筒體開裂的情況多有發(fā)生，緊急處理通常是采用上述焊接的方法做修補(bǔ)，以保證在較短的時間內(nèi)恢復(fù)窯運(yùn)轉(zhuǎn)。通常施工方會給出內(nèi)外同焊的施工方案，也就是從窯筒體的內(nèi)外兩側(cè)分別焊補(bǔ)。
據(jù)水泥人網(wǎng)了解，從窯筒體內(nèi)外兩側(cè)分別焊補(bǔ)，若窯體未遭腐蝕或腐蝕不嚴(yán)重，可以保證焊接質(zhì)量，維持窯體正常運(yùn)轉(zhuǎn)和壽命。
如上述緊急處理，僅從窯筒體外側(cè)焊補(bǔ)，因內(nèi)側(cè)缺陷無法清理，在窯體運(yùn)轉(zhuǎn)正常的情況下也只能保證焊接處不再次開裂，所以類似的焊補(bǔ)的方法還是有一定的故障風(fēng)險存在的。
近兩年水泥行業(yè)曾發(fā)生多起窯筒體斷裂現(xiàn)象，有些斷裂是無法通過緊急焊接修補(bǔ)的。但是，在水泥價格趨高、利潤大幅增長、同時行業(yè)錯峰生產(chǎn)常態(tài)化、窯運(yùn)轉(zhuǎn)率大幅下降的情況下，多開一天窯就多一天的利潤，時間就是金錢。于是更多的企業(yè)負(fù)責(zé)人選擇緊急修補(bǔ)的辦法。上述專家表示，緊急修補(bǔ)的方法不是不可取，而是要區(qū)域?qū)ΥＭǔＯ葘ΩG筒體做探傷，然后依據(jù)探傷情況對窯體進(jìn)行整體修復(fù)，對已經(jīng)變薄變脆的部位做重點處理，以防止焊了裂縫又裂別處。
我們再來回顧一下近兩年斷裂的那些窯，今年2月下旬，華潤水泥(龍巖雁石)有限公司窯筒體在窯系統(tǒng)正常運(yùn)轉(zhuǎn)情況下發(fā)生裂縫。裂縫從窯筒體的33m到39m處，裂縫長度約5米左右。據(jù)了解，出現(xiàn)裂縫的窯筒體是Φ4.8×74m的回轉(zhuǎn)窯，是在窯系統(tǒng)運(yùn)轉(zhuǎn)情況下發(fā)生的裂縫。

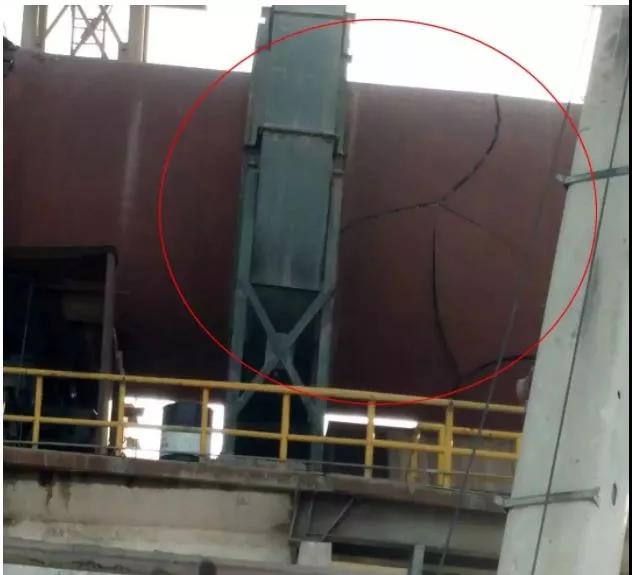

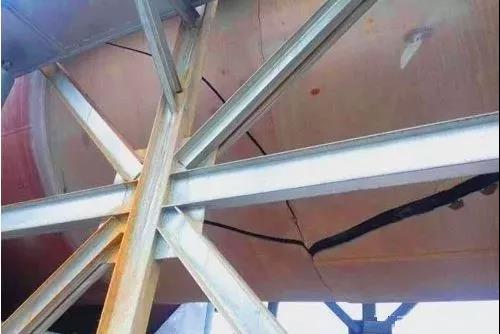

現(xiàn)場圖片

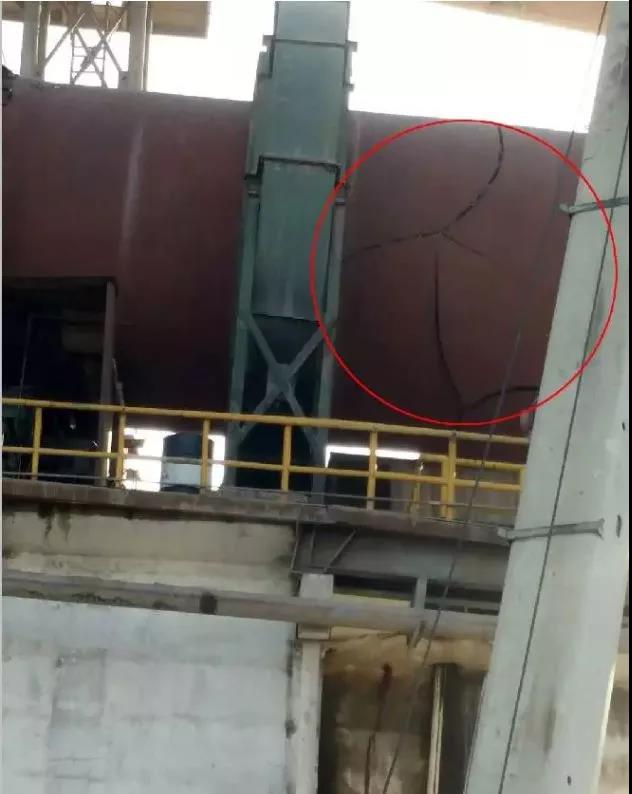

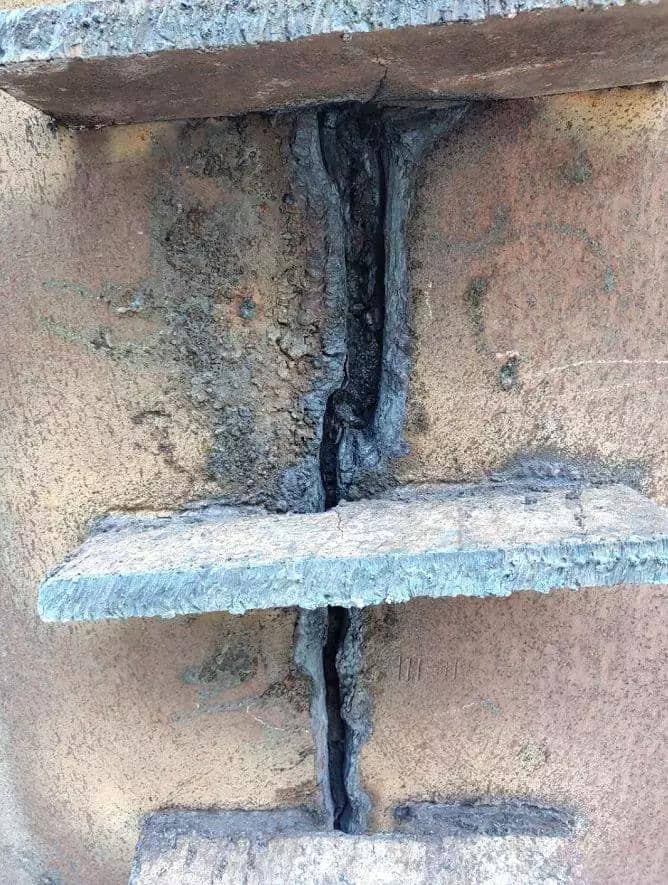

現(xiàn)場圖片

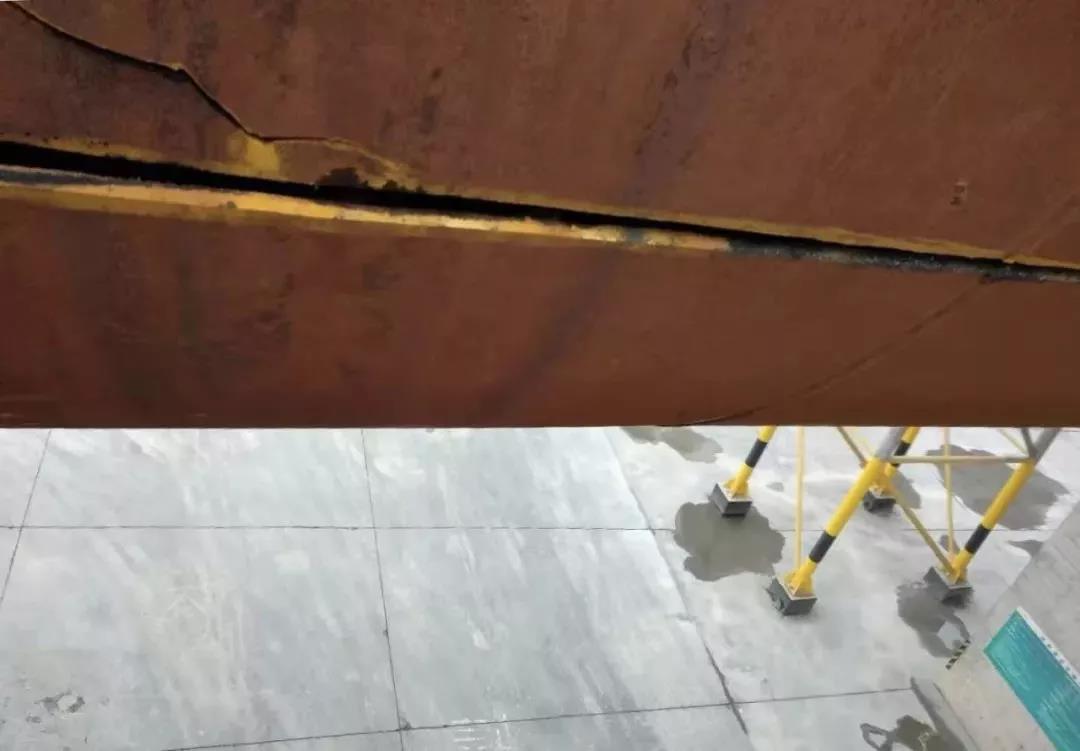

現(xiàn)場圖片
現(xiàn)場圖片

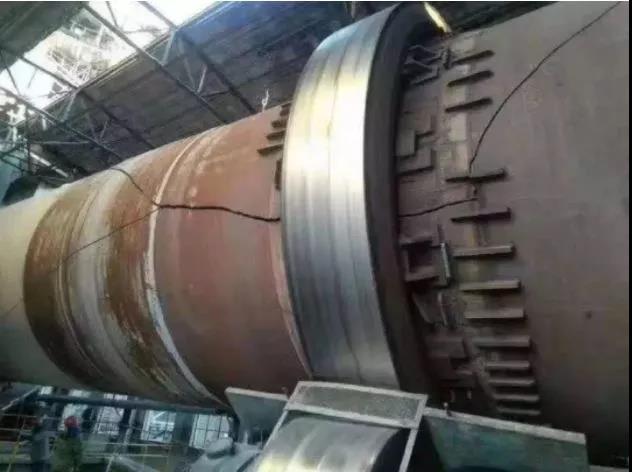

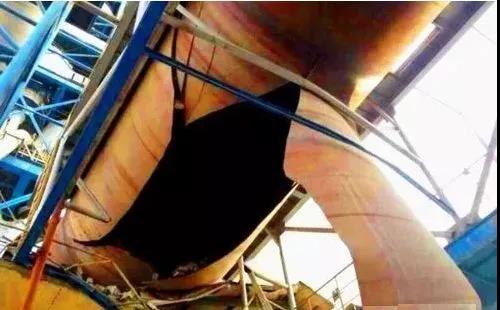

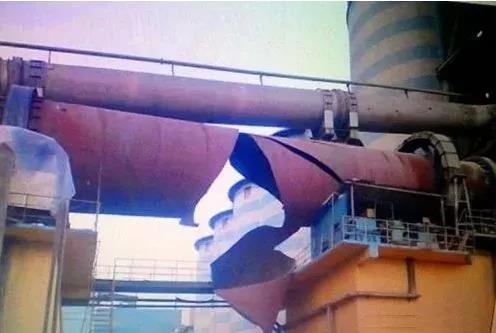

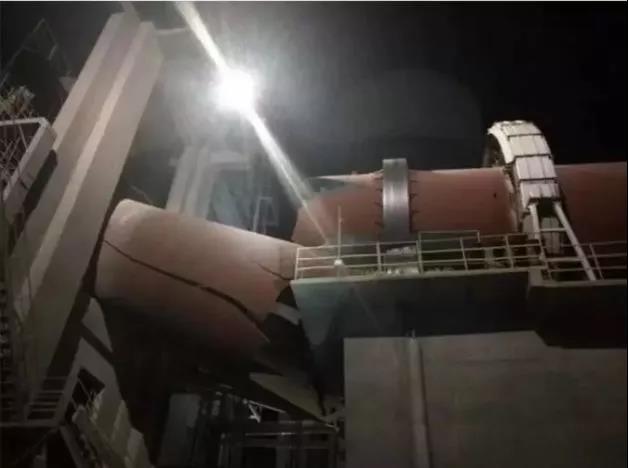

窯體斷、裂組圖：
上面這組照片，令觀者無不觸目驚心，市場呼吁質(zhì)量有保證的水泥生產(chǎn)設(shè)備，同時小編也提醒大家，采購窯設(shè)備不能僅看價格，更要看窯設(shè)備本身的質(zhì)量。
據(jù)小編了解，國外企業(yè)在向我們訂購?fù)惍a(chǎn)品時，對于鋼板的厚度，韌性等一定的要求，并且會設(shè)專人監(jiān)制窯筒體生產(chǎn)過程。而價格是在保證窯體質(zhì)量100%的情況下才會考慮的問題 。
相關(guān)設(shè)備企業(yè)表示，不是不能生產(chǎn)質(zhì)量有保證的窯筒體，而是部分企業(yè)要求價格低廉，在“巨大”的成本面前，部分設(shè)備制造企業(yè)做出了妥協(xié)。同樣是因為近幾年的裂窯事故，令絕大多數(shù)設(shè)備制造企業(yè)警醒。
據(jù)水泥人網(wǎng)了解，目前，國內(nèi)大型窯筒體制造企業(yè)均參照歐洲標(biāo)準(zhǔn)和國內(nèi)行業(yè)標(biāo)準(zhǔn)生產(chǎn)質(zhì)量有保證的窯筒體。企業(yè)相關(guān)負(fù)責(zé)人承諾，只做好窯，不賣低價!!
