據水泥人網了解，今年全國人大代表、內蒙古蒙西水泥股份有限公司化驗室主任劉麗芬建議在東北三省及內蒙古自治區進行試點，在2025年之前，暫停生產和銷售所有品種32.5等級水泥。這樣既不會影響工程需要，又可以有效解決32.5等級水泥市場亂象，進一步提高工程質量，保證建筑安全。
全國人大代表、內蒙古蒙西水泥股份有限公司化驗室主任劉麗芬
同時，劉麗芬表示：2019年全國水泥行業利潤預計超過1800億元，同比增長16%，但是產能嚴重過剩問題并沒有得到緩解和化解。目前，全國現有水泥資產2萬億元，按照產能過剩37%計算，閑置資產達到7400億元，目前的盈利水平遠遠不能覆蓋資產閑置損失。因此，水泥產業結構調整迫在眉睫。“工程需要、市場亂象、工程質量、建筑安全”是其建議取消32.5等級水泥的幾個關鍵詞。而對于是否全面取消32.5標號水泥在業內已經有過多次的“博弈”但至今無果。
據水泥人網了解，近兩年市場上出現的“假冒、偽劣、高仿、套牌”水泥產品多為32.5標號水泥。也多因32.5水泥市場亂相頻發令其被詬病。
32.5水泥市場占比50-60% 需求量較大
標準編制說明中提及在大量的調研、分析、研究的基礎上，項目組于 2019 年 5 月起草完成了 GB175 標準草案，具體工作過程包括2014 年 3 月，完成了我國水泥生產、使用情況調研。調研結果顯示：我國 32.5 水泥平均占有比例約為 38.39 %;品種分布以復合 32.5 為主，個別廠家生產礦渣 32.5 水泥、粉煤灰 32.5 水泥和火山灰 32.5 水泥;地理條件、區域經濟發展條件、資源條件以及市場條件是決定水泥企業生產水泥品種的前提條件。
此前水泥行業專家高長明老先生曾表示，世界各國一直沿用32.5水泥至今已將近100年，從來就未曾有那一個國家(地區)宣布過淘汰32.5水泥。目前的市場亂相與硬性規定倉促實施全面取消32.5水泥標號可能引起的混亂，后者的風險和損失或更大。

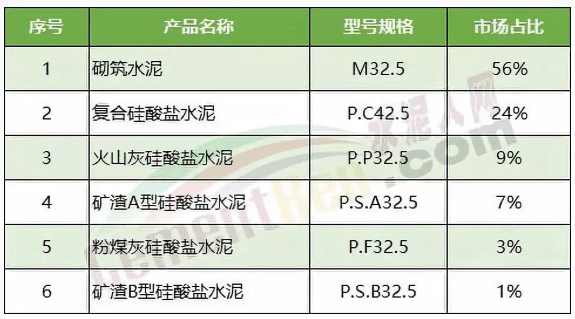

據水泥人網了解，自上年10月1日正式取消PC32.5R水泥后，各區域水泥企業推出6個不同型號的32.5水泥，相關機構調研數據顯示，M32.5水泥市場占比約56%左右，PC42.5水泥占比24%左右。PP32.5水泥占比9%左右。
樣品數量370家企業，取消PC32.5R水泥前，370家樣品生產企業均以PC32.5R水泥及PO42.5以上標號為主營產品。
PC32.5R水泥曾經占據國內水泥市場的50%-70%份額，在P.C32.5R標號水泥取消一個月后，市場上以M32.5砌筑水泥56%份額居于“頭名”。根據行業專家高長明老先生所做的調研，世界上主要的國家都使用32.5等級水泥，占比在8-21%之間不等。而我國32.5復合硅酸鹽水泥則占全部水泥產量的50%以上，扎扎實實贏得了市場。我國目前的32.5等級水泥用量占比和主要國家水平相比確實較高，這是與我國國情高度相關的。目前32.5水泥大部分是應用于民用市場和小型工程，對于農村建設來說使用32.5等級水泥已經足夠滿足需求。相關數據顯示，2018年，國內32.5水泥產銷量約10億噸左右。約50%左右的用于非預拌混凝土及砂漿配置，由于受到現場拌制計量、儲存、混合材資源、生產、專用車輛等條件限制，農村、鄉鎮等使用區域大多仍使用非預拌混凝土，而且絕大部分是32.5水泥。因此，從長期看，32.5水泥所占比例呈緩慢下降趨勢，但其用量仍很龐大。另一方面，32.5水泥也能配置出高強度的混凝土，比高標水泥具有明顯的優勢。因此32.5水泥仍然有大量的需求，也符合發展的歷史進程。
32.5水泥市場亂象

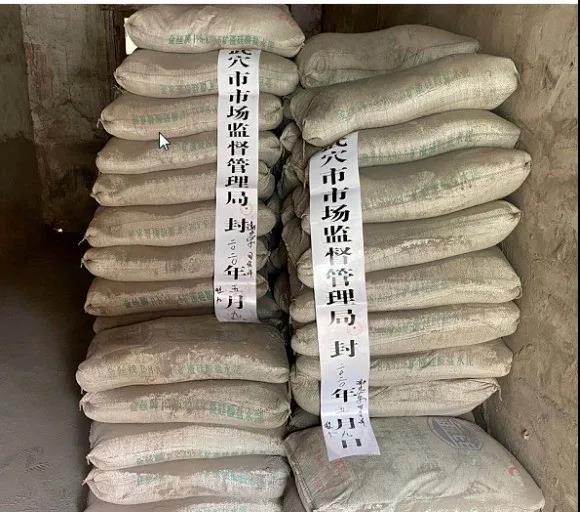

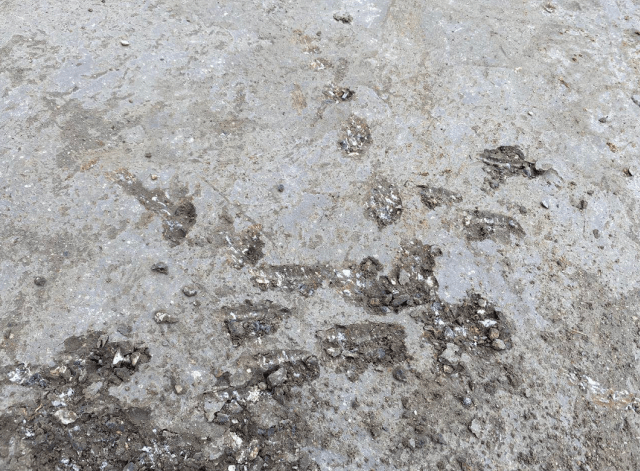

日前，水泥人網從武穴市市場監管局獲悉，一消費者用于硬化地面的水泥不凝固，生產廠家稱檢驗結果合格，拒絕后續處理。
相關行業人士表示，從現場拍攝的水泥無法凝固的狀態，以及未使用的水泥外包裝標示等信息判斷問題可能源自于水泥、砂石比例配比方面。也就是水泥加少了，并非水泥本身質量問題。
上述行業人士表示，問題并非出在生產企業，而是在銷售環節或者可以說是售后服務環節。另有消息山東某區域出現“高仿中聯”水泥，水泥擁有注冊商標，出廠檢驗合格，不存在消費欺詐。但是在銷售和售后服務環節缺少跟蹤服務令消費者將使用不當誤以為是產品質量問題，同時“中聯”字樣，又令消費者誤認為是當地央企中聯所生產。
據相關市場人士表示，民用市場對于各品種的32.5水泥用法基本一樣，經銷商也僅針對于利潤較高的品牌做重點推薦在用法上不做過多指導。

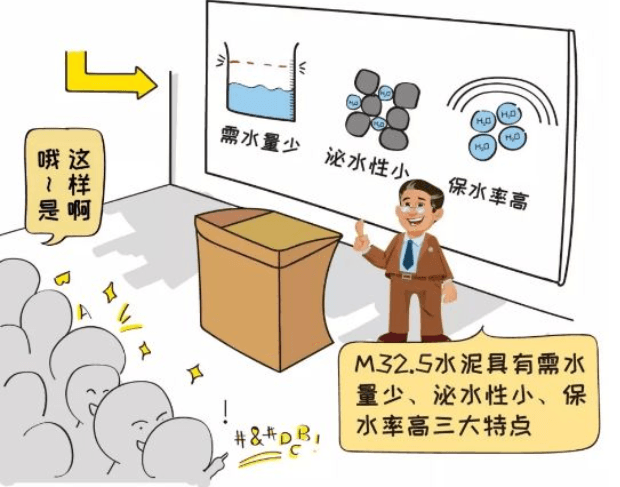

而據水泥人網了解，不同品種的32.5水泥其應用領域和用法是不同的。如砌筑水泥的應用范圍為砌筑和抹面砂漿、墊層混凝土等不可用于結構混凝土。主要原是M32.5水泥沒有限定氧化鎂和堿含量的控制范圍，如果將其用于生產結構混凝土，將會存在安全質量的風險。而且M32.5水泥凝結時間相對較長，可能對工程施工進度有一定影響。但是，砌筑水泥標準中，對于混合材及熟料摻入量沒有限制，甚至可以不添加熟料，全部使用混合材生產。因此早期強度不及P.C32.5R水泥。但是各大水泥企業生產的M32.5水泥均具有需水量少、泌水性小、保水率高等特點，在民用市場頗受歡迎。
而PO42.5以及上高標號產品主要用于建筑結構部位也就是建筑物的基樁、梁、板、柱等需要現澆施工的主體承重部位。
那么普通硅酸鹽水泥、礦渣硅酸鹽、火山灰質硅酸鹽水泥、粉煤灰硅酸鹽水泥的性能特點及適用工程又有什么不同呢?新版標準附錄中對這一問題所出了解釋：
通用硅酸鹽水泥的性能特點及適用工程
A.1 硅酸鹽水泥(P.I、P.II)
硅酸鹽水泥具有凝結時間短、快硬早強高強、抗凍、耐磨、耐熱、水化放熱集中、水化熱較大、抗硫酸鹽侵蝕能力較差的性能特點。
硅酸鹽水泥用于配制高強度混凝土、先張預應力制品、道路、低溫下施工的工程和一般受熱
(?250℃)的工程。一般不適用于大體積混凝土和地下工程，特別是有化學侵蝕的工程。
A.2 普通硅酸鹽水泥 (P.O)
普通硅酸鹽水泥與硅酸鹽水泥性能相近，也具有凝結時間短、快硬早強高強、抗凍、耐磨、耐熱、
水化放熱集中、水化熱較大、抗硫酸鹽侵蝕能力較差的性能特點;相比硅酸鹽水泥，早期強度增進率稍有降低，抗凍性和耐磨性稍有下降，抗硫酸鹽侵蝕能力有所增強。
普通硅酸鹽水泥可用于任何無特殊要求的工程。一般不適用于受熱工程、道路、低溫下施工工程、
大體積混凝土工程和地下工程，特別是有化學侵蝕的工程。
A.3 礦渣硅酸鹽水泥 (P.S.A )
礦渣硅酸鹽水泥具有需水性小、早強低后期增長大、水化熱低、抗硫酸鹽侵蝕能力強、受熱性好的優點，也具有保水性和抗凍性差的缺點。
礦渣硅酸鹽水泥可用于無特殊要求的一般結構工程，適用于地下、水利和大體積等混凝土工程，在一般受熱工程(250℃)和蒸汽養護構件中可優先采用礦渣硅酸鹽水泥，不宜用于需要早強和受凍融循環、干濕交替的工程中。
A.4 火山灰質硅酸鹽水泥(P.P)、粉煤灰硅酸鹽水泥(P.F)
火山灰質硅酸鹽水泥具有較強的抗硫酸鹽侵蝕能力、保水性好和水化熱低的優點，也具有需水量大、低溫凝結慢、干縮性大、抗凍性差的缺點。粉煤灰硅酸鹽水泥具有與火山灰質硅酸鹽水泥相近的性能，相比火山灰質硅酸鹽水泥，其具有需水量小、干縮性小的特點。
火山灰質硅酸鹽水泥和粉煤灰硅酸鹽水泥可用于一般無特殊要求的結構工程，適用于地下、水利和大體積等混凝土工程，不宜用于凍融循環、干濕交替的工程。
A.5 復合硅酸鹽水泥 (P.C)
復合硅酸鹽水泥除了具有礦渣硅酸鹽水泥、火山灰硅酸鹽水泥、粉煤灰硅酸鹽水泥所具有的水化熱低、耐蝕性好、韌性好的優點外，能通過混合材料的復摻優化水泥的性能，如改善保水性、降低需水性、
減少干燥收縮、適宜的早期和后期強度發展。
復合硅酸鹽水泥可用于無特殊要求的一般結構工程，適用于地下、水利和大體積等混凝土工程，特別是有化學侵蝕的工程，不宜用于需要早強和受凍融循環、干濕交替的工程中。
低標號并不等于低質量
此外，有人將32.5水泥等同于低質量，認為其阻礙了水泥工業淘汰落后、結構調整、轉型升級的進程。然而不同標號的水泥是為了適應不同的需求，并不存在高低之分。實踐中確實存在部分不法廠家為降低生產成本，提高摻雜比，鉆了32.5水泥產品成分檢驗難、粉磨站企業多、監管困難大等漏洞，所生產的劣質產品為建筑工程帶來了巨大的質量隱患。有地方相關部門曾對水泥人網表示：因部門人手不足，監管不易，無人舉報便“相安無事”。即使舉報，未留樣已經變成混凝土的水泥也無法檢驗是否產品質量問題，最終成了“無頭官司”。且部分小企業生產產品品質本不穩定，即使留樣也僅代表同一批次或同一包水泥，無法代表已經變成混凝土的部分，故而支持全面取消32.5水泥。令小編不解的是，如此監管不易就全面取消，正如庸醫治病手臂長瘡就截肢，那腦袋若長瘡呢，豈不要砍頭了?全然不顧是否因熱癰阻滯，毒火攻心之故。
來源：水泥人網，轉載請注明出處，如未經許可或未注明出處，將追究法律責任。
