日前，水泥人網在進行市場調研時了解到，在節能降耗的大背景之下，部分水泥企業的電耗普遍偏高，甚至有的水泥廠單位電耗高達30~34kwh/t-cem，與最新版GB16780-2021《水泥單位產品能源消耗限額》中的水泥制備工段1級指標≤26kwh/t-cem相比差距較大，因此，各大水泥企業咨詢水泥人網，有無很好的解決方案，可以有效的降低水泥企業的電耗。
隨后，水泥人網負責人與部分水泥技改企業進行了深入的交流。據德國洪堡(KHD)公司負責人介紹：鑒于國內政策和水泥粉磨的行業實際情況，德國洪堡(KHD)公司研究出一套關于水泥粉磨部分的技術改造方案，以滿足水泥企業對于新技術、新裝備應用在生產環節和節能降耗技術革新的意愿。
改造思路
根據料床粉磨的機理，充分發揮料床粉磨效率高的優勢，通過提高輥壓機粉磨后的水泥細度，降低球磨機部分的粉磨負荷，進而使得水泥制備工段電耗達到或優于《GB16780-2021》中的水泥制備工段≤26kwh/t-cem的1級指標。
技改方案

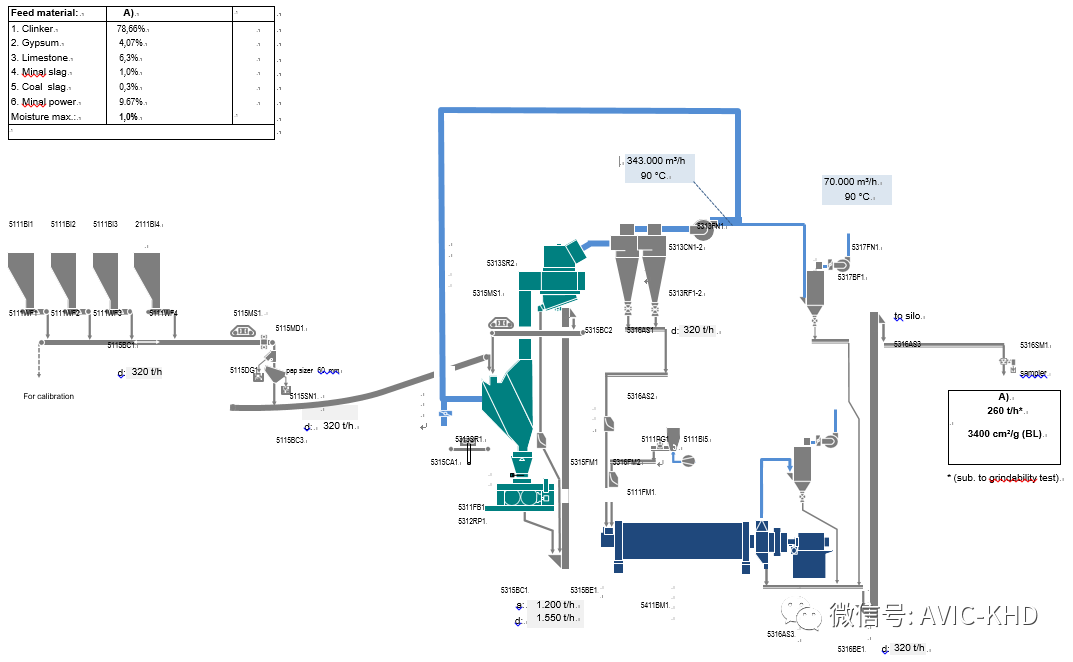

如上所示，輥壓機系統采用閉路，水泥磨系統采用開路。通過選用德國洪堡(KHD)公司的輥壓機，可保證通過輥壓機后進入球磨機之前的中間產品比表面積≥2400cm2/g，充分利用德國洪堡(KHD)公司輥壓機壓力相比國內其他設備供應輥?zhàn)訅毫Ω叩募夹g(shù)優勢，最大限度地降低輥壓機外循環的物料，降低物料中間循環輸送的電耗。
輥壓機系統中的選粉機采用德國洪堡(KHD)公司最新型號的靜態V型選粉機和高效動態選粉機，具有選粉效率高、水泥顆粒級配更加合理的優勢。
主要改造內容
新建輥壓機閉路系統(布置在現有水泥車間外的臨近空地處)：新購置主機設備包括輥壓機(KHD)、V型靜態選粉機(KHD)、高效動態選粉機(KHD)、高效低壓損旋風筒(KHD)、循環風機、袋收塵器及風機等。
水泥磨閉路系統改開路(設備利舊或技改)：主要利舊或技改設備包括球磨機、出磨斗提、粗粉分離器、球磨機系統的袋收塵器及風機、入庫斗提、儲氣罐等。
水泥磨磨內改造：研磨體級配優化調整、磨機襯板形式優化調整、磨機隔艙板優化調整。
相關核心設備介紹

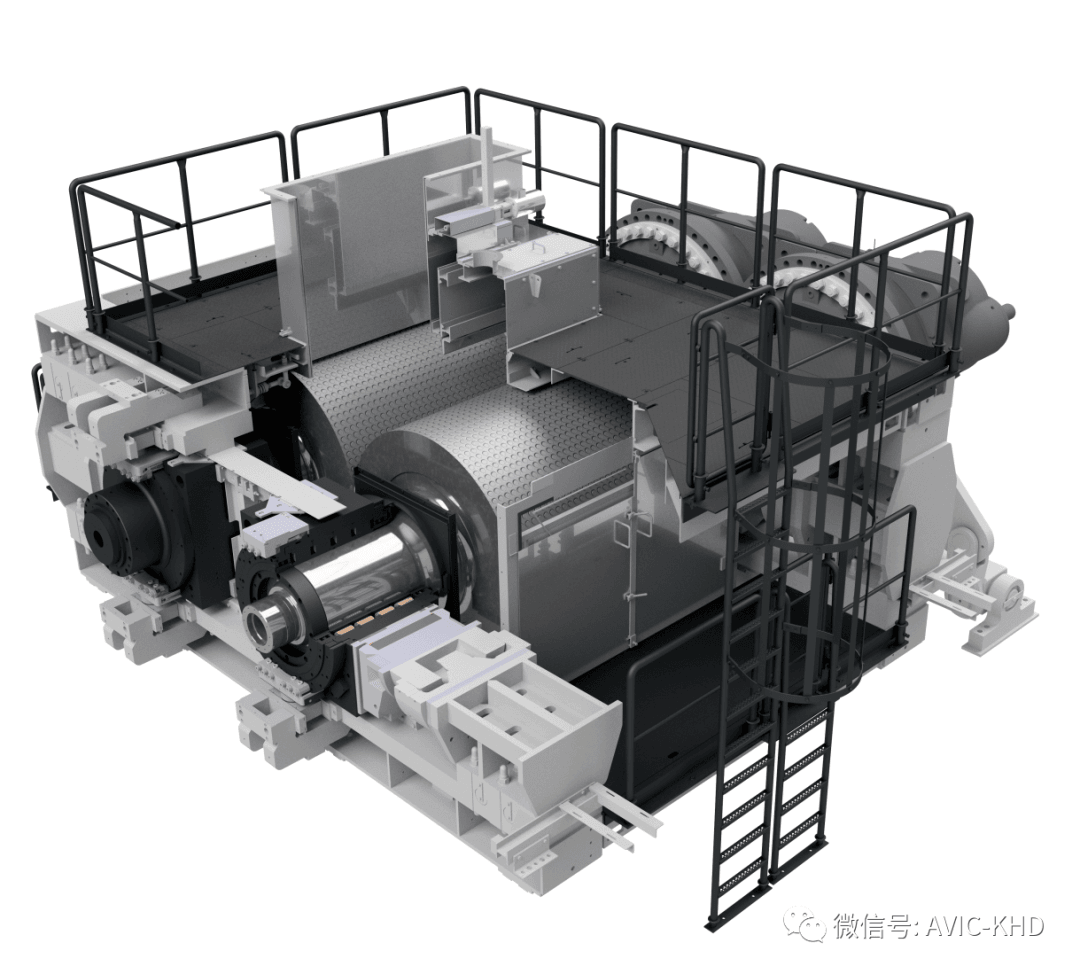

1. 輥壓機
德國洪堡(KHD)公司的輥壓機具有設備運行可靠性高和低維護的優點，可充分利用輥壓機壓力高的優勢，最大限度地降低輥壓機外循環的物料，進而降低物料中間循環輸送的電耗。其采用軌道式設計，便于磨輥拆裝維護，配套電機頂部設計行車軌道，便于檢修電機拆裝維護。使用行車，小車及軌道運輸磨輥，不需要使用吊車。穩壓倉擋板可以橫向和縱向調節，可以確保密封和放置漏料，擋板內部使用耐磨材料。

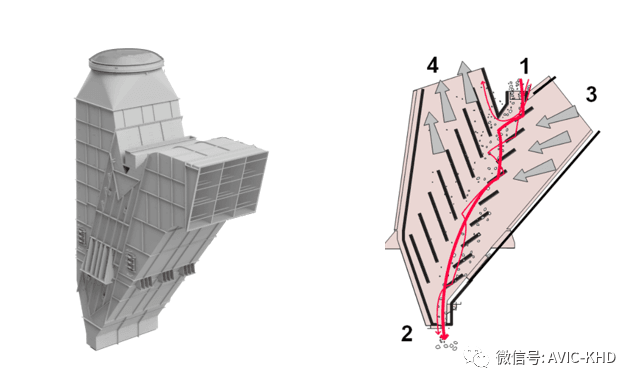

2. V型靜態選粉機(KHD)
1-喂料;2-粗粉;3-氣流;4-氣流+細粉

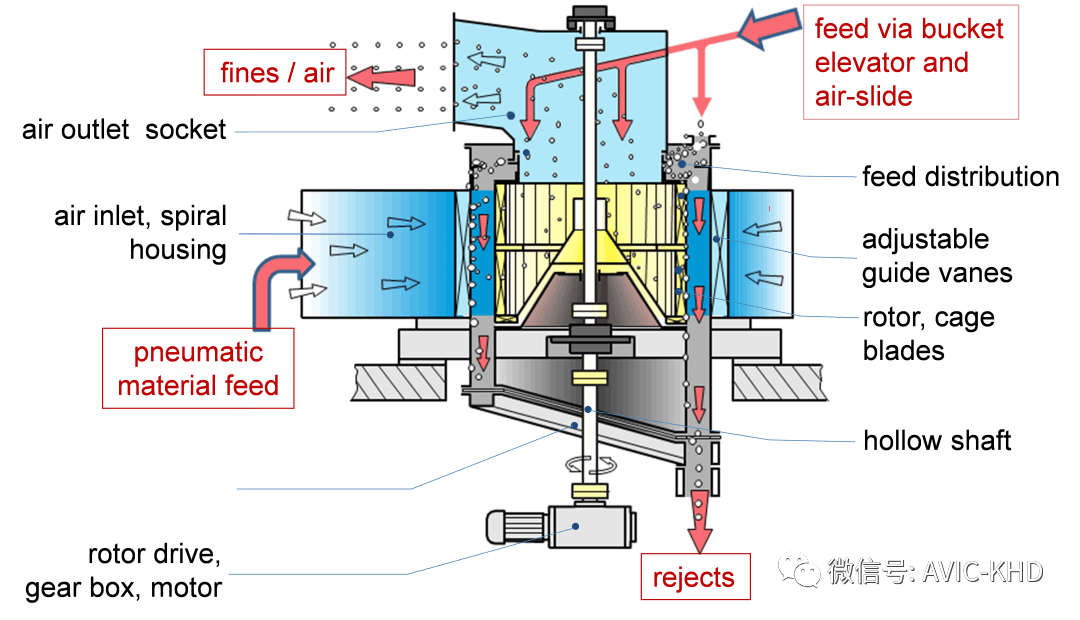

3.高效動態選粉機(KHD)

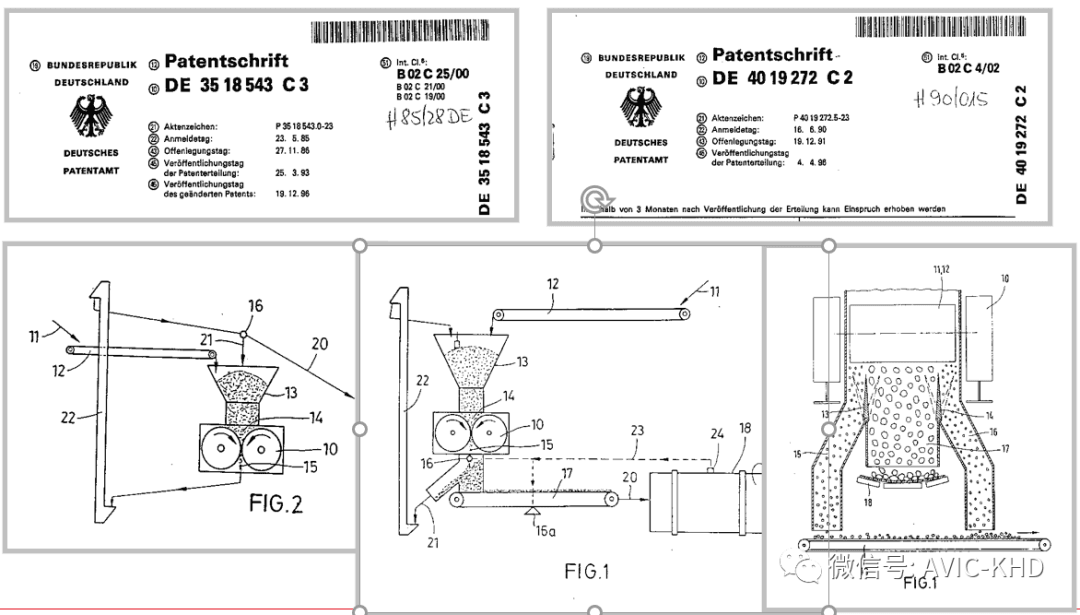

相關發明專利

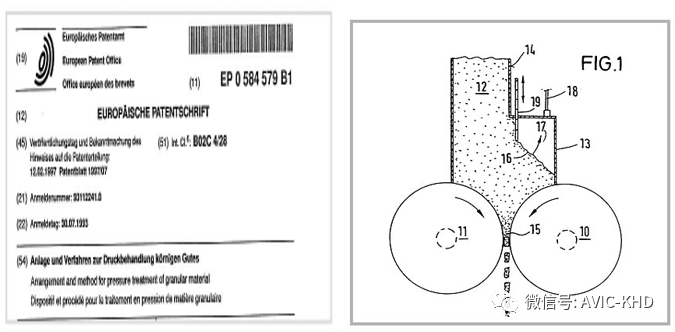

1. 細粉和超細粉研磨專利

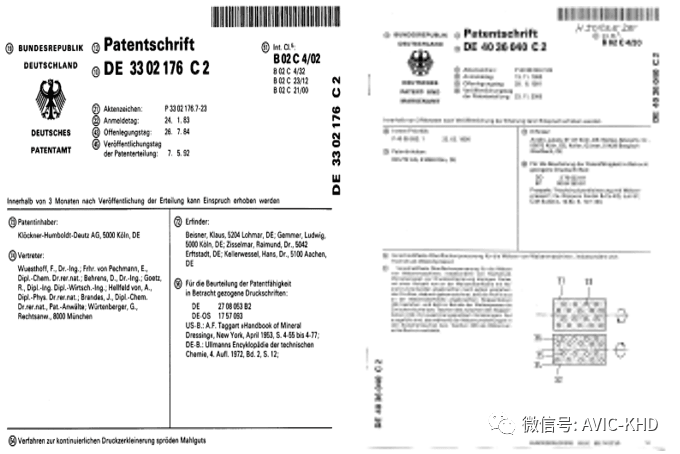

2.高壓輥和耐磨襯板發明專利

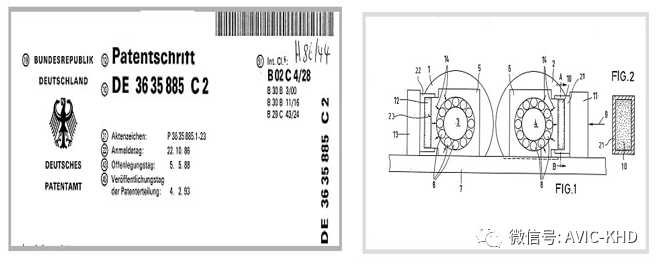

3.橡膠止推軸承發明專利

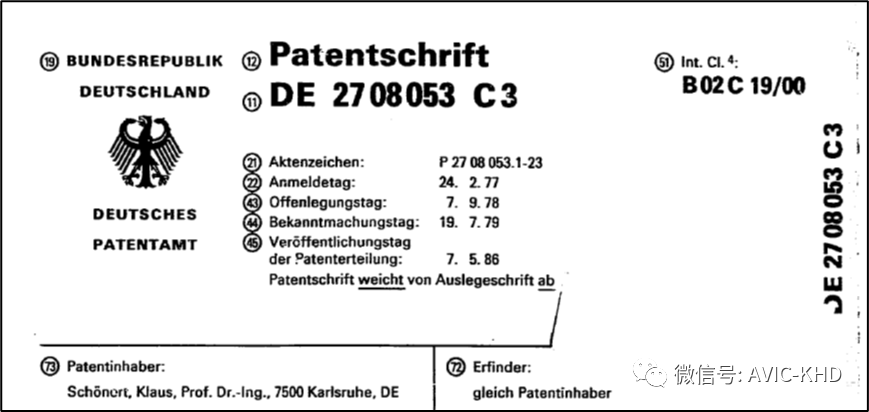

4.輥壓機進料裝置發明專利
5.輥壓機預粉磨專利
水泥粉磨技改后的主要技術指標
系統電耗≤26kw.h/t@ PO42.5;
水泥比表3400~3800cm2/g@ PO42.5;
系統產能：可以根據工廠要求適當提產，輥壓機和水泥磨的外圍配套輸送設備能力做調整(如需要)。
該技術方案在實施后，可使工廠在工藝、設備、節能等方面達到國內先進水平，水泥制備工段電耗在相同配比和比表面積的情況下，由技改前的30 kw.h/t以上(每個工廠情況不同)降低4kwh/t-cem，水泥粉磨工段的電耗≤26 kw.h/t以內，顯著降低了水泥生產環節粉磨段的水泥生產成本，技改后粉磨系統的能力提升>10%，水泥磨內部調整研磨體級配和隔艙板的調整后，磨內通風顯著改善，水泥的顆粒級配分布更加合理，出磨水泥溫度顯著降低，對水泥生產企業具有顯著的經濟效益。
